1। ফাংশন এবং কাজের নীতি
অটোমেশন নিয়ন্ত্রণ: কন্ট্রোলার (পিএলসি) (24 ভি ডিসি ভোল্টেজ) থেকে বৈদ্যুতিক সংকেত গ্রহণ করে, সোলোনয়েড ভালভের অভ্যন্তরে বৈদ্যুতিন চৌম্বকীয় কয়েল চৌম্বকীয় শক্তি উত্পন্ন করে, ভালভ কোরটি সরানোতে চালিত করে, এর ফলে তরল উত্তরণটি খোলার বা বন্ধ করে দেয় (যেমন এয়ার পাথ বা তেলের পথ নিয়ন্ত্রণ করা), কম্প্রেসারের কী ক্রিয়াগুলির যথাযথ নিয়ন্ত্রণ অর্জন করে।
সাধারণ প্রয়োগের পরিস্থিতি:
ইনটেক ভালভের খোলার এবং সমাপ্তি নিয়ন্ত্রণ করুন, সংক্ষেপকটির লোডিং/আনলোডিং অবস্থা সামঞ্জস্য করুন।
নিয়মিত বিরতিতে দূষণকারী ভালভ (যেমন তেল-গ্যাস বিভাজক বা স্টোরেজ ট্যাঙ্কের স্বয়ংক্রিয় নিকাশী ভালভ) এর থেডিসচার্জ থেকে কনডেনসেট জলের স্বয়ংক্রিয় নিকাশী নিয়ন্ত্রণ করুন।
সুরক্ষা সুরক্ষা সার্কিটে অংশ নিন ， যেমন অতিরিক্ত চাপ বা অতিরিক্ত তাপমাত্রার ক্ষেত্রে দ্রুত প্রাসঙ্গিক তেল বা বায়ু পথ কেটে ফেলা।
সুবিধাগুলি ： দ্রুত প্রতিক্রিয়া (মিলিসেকেন্ড স্তর) ， উচ্চ নিয়ন্ত্রণের নির্ভুলতা frequ ঘন ঘন স্টার্ট-স্টপ শর্তগুলির জন্য উপযুক্ত-এবং এটি সংক্ষেপকের স্বয়ংক্রিয় ক্রিয়াকলাপের মূল উপাদান।
2। কাঠামো এবং বৈশিষ্ট্য

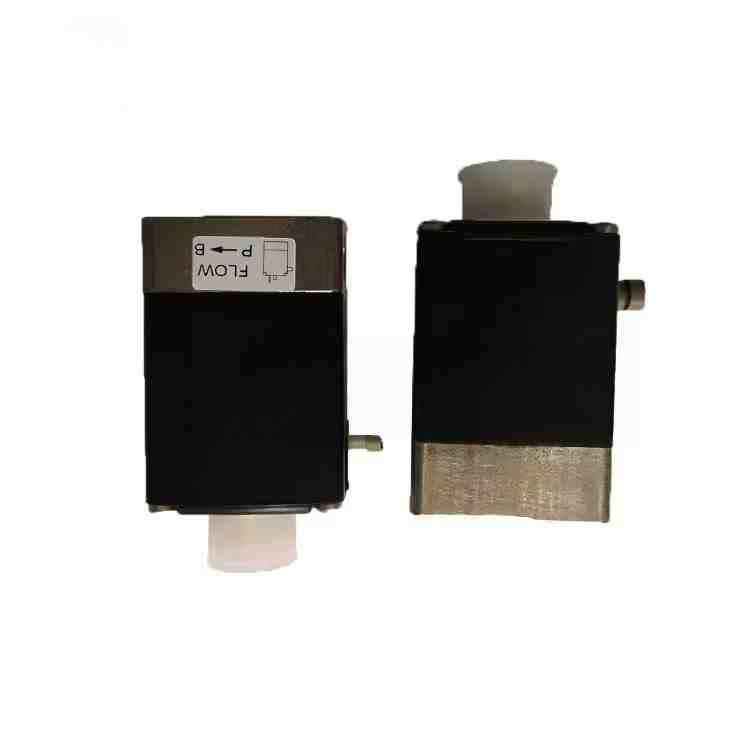

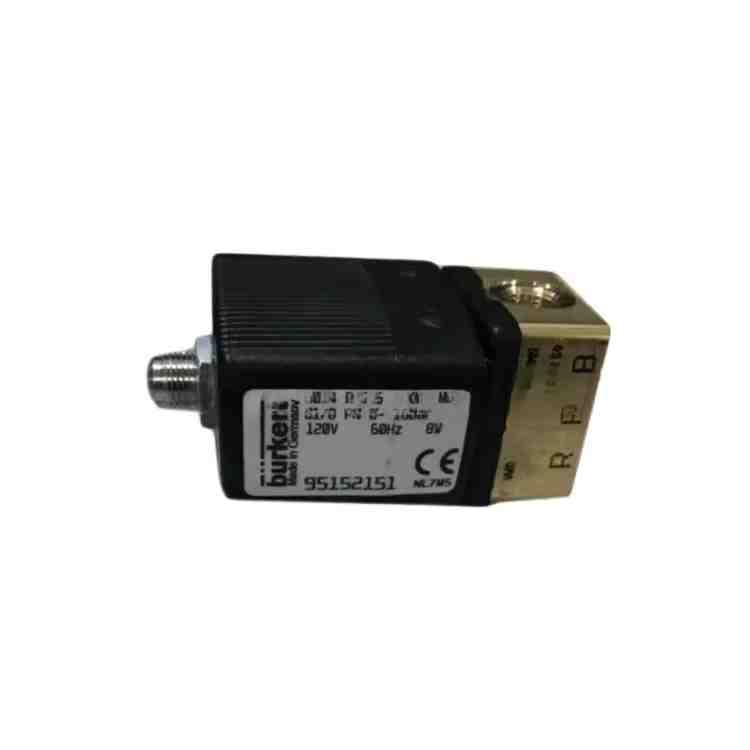

কোর উপাদানগুলি the একটি বৈদ্যুতিন চৌম্বকীয় কয়েল (24 ভি ডিসি) দ্বারা গঠিত ， ভালভ কোর ， ভালভ বডি ， বসন্ত ， এবং সিলিং অংশগুলি। যখন কয়েলটি উত্সাহিত হয়-ভালভ কোরটি উত্তরণটি খোলার দিকে অগ্রসর হয় ， এবং যখন এটি ডি-এনার্জাইজড হয় ， বসন্তটি উত্তরণটি বন্ধ করতে ফিরে আসে (মূলত সাধারণত বন্ধ ধরণের ， কিছু সাধারণত খোলা ধরণের হয়)।
উপাদান সামঞ্জস্যতা ：
ভালভ বডি বেশিরভাগ ক্ষেত্রে পিতল বা স্টেইনলেস স্টিল ব্যবহার করে - সংকুচিত বায়ু থেকে জারা প্রতিরোধ করতে সক্ষম ， তৈলাক্তকরণ তেল ， বা ঘনীভূত জল।
সিলিং পার্টস ： উচ্চ তাপমাত্রা (80-120 ℃) এবং চাপ পরিবেশে সিলিং পারফরম্যান্স নিশ্চিত করতে সাধারণত নাইট্রাইল রাবার (এনবিআর) বা ফ্লোরোরবারবার (এফকেএম) ব্যবহার করুন। প্রযুক্তিগত বৈশিষ্ট্য:
ওয়ার্কিং ভোল্টেজ: ডিসি 24 ভি (উচ্চ সুরক্ষার সাথে সংক্ষেপক নিয়ন্ত্রণ সিস্টেমের লো-ভোল্টেজ সার্কিটের জন্য উপযুক্ত)।
কাজের চাপ: সাধারণত 0.5 - 1.6 এমপিএ (নিয়ন্ত্রণ সার্কিট প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা)।
ইন্টারফেসের আকার: সাধারণত জি 1/4, জি 3/8 ইত্যাদি থ্রেড স্পেসিফিকেশন, বিভিন্ন ব্যাসের নিয়ন্ত্রণ পাইপলাইনগুলির জন্য উপযুক্ত।
3। সাধারণ ত্রুটি এবং রক্ষণাবেক্ষণ
সাধারণ ত্রুটি প্রকাশ:
উইন্ডিং বার্নআউট: অস্থির ভোল্টেজ, ওভারলোড বা আর্দ্র পরিবেশ দ্বারা সৃষ্ট, সোলেনয়েড ভালভের কোনও ক্রিয়া হিসাবে প্রকাশিত হয়, যা একটি মাল্টিমিটার দিয়ে কয়েল প্রতিরোধের পরিমাপ করে সনাক্ত করা যায় (সাধারণ প্রতিরোধের সাধারণত কয়েকশো ওহম হয় এবং বার্নআউটের পরে এটি অনন্ত হয়ে যায়)।
ভালভ কোর আটকে: অমেধ্য, তেলের আমানত বা বার্ধক্যজনিত সিলগুলির কারণে সৃষ্ট ভালভ হিসাবে প্রকাশিত হয় পুরোপুরি খোলা/বন্ধ করতে বা স্লাগিশ চলাচল করতে অক্ষম, যা অস্বাভাবিক সংকোচকারী লোডিং বা নিকাশী স্রাবের স্রাবের কারণ হতে পারে।
ফুটো: সিলিং উপাদানগুলির পরিধান বা ভালভের দেহের ক্ষতি দ্বারা সৃষ্ট, ফলে নিয়ন্ত্রণ গ্যাস/তেল ফাঁস হয়, সিস্টেমের চাপের স্থায়িত্বকে প্রভাবিত করে।
রক্ষণাবেক্ষণ এবং প্রতিস্থাপন মূল পয়েন্ট:
নিয়মিত পরিষ্কার: সংক্ষেপক রক্ষণাবেক্ষণের সময়, সোলেনয়েড ভালভের ইন্টারফেসে অমেধ্য রয়েছে কিনা তা পরীক্ষা করে দেখুন। যদি প্রয়োজন হয় তবে ভালভ কোরটি বিচ্ছিন্ন করুন এবং পরিষ্কার করুন (অপারেশনটি অবশ্যই চালিত হতে হবে)।
প্রতিস্থাপনের স্পেসিফিকেশন:
মূল কারখানার (যেমন মডেল, ইন্টারফেসের আকার, চাপ গ্রেড) হিসাবে একই স্পেসিফিকেশনের 24 ভি সোলোনয়েড ভালভগুলি নির্বাচন করা প্রয়োজন এবং নিয়ন্ত্রণ ব্যবস্থার সাথে সামঞ্জস্যতা নিশ্চিত করার জন্য অ্যাটলাস কপকো অরিজিনাল আনুষাঙ্গিকগুলি পছন্দ করে বেছে নেওয়া প্রয়োজন।
প্রতিস্থাপনের আগে, বিদ্যুৎ সরবরাহ সংযোগ বিচ্ছিন্ন করুন, পাইপলাইন চাপ ছেড়ে দিন এবং উচ্চ-চাপ মিডিয়াগুলিতে বিদ্যুতের সাথে অপারেটিং এড়াতে বা এড়ানো এড়াতে পারেন।
ইনস্টল করার সময়, তরল প্রবাহের দিকের দিকে মনোযোগ দিন (কিছু সোলোনয়েড ভালভের দিকনির্দেশক চিহ্ন রয়েছে) এবং থ্রেডগুলির ক্ষতি এড়াতে ইন্টারফেসটি শক্ত করার সময় অতিরিক্ত টাইটিং এড়ানো।
প্রতিরোধমূলক রক্ষণাবেক্ষণ: উচ্চ ধূলিকণা এবং আর্দ্রতা সহ পরিবেশে, পরিদর্শন চক্রটি সংক্ষিপ্ত করতে এবং কয়েলটির ওভার-ভোল্টেজের ক্ষতি এড়াতে নিয়ন্ত্রণ সার্কিট ভোল্টেজের স্থায়িত্ব নিশ্চিত করার পরামর্শ দেওয়া হয়।
