অ্যাটলাস কপকো এয়ার কমপ্রেসারগুলির কাপলিং উপাদানগুলি, I. সাধারণ প্রকার এবং বৈশিষ্ট্যগুলি

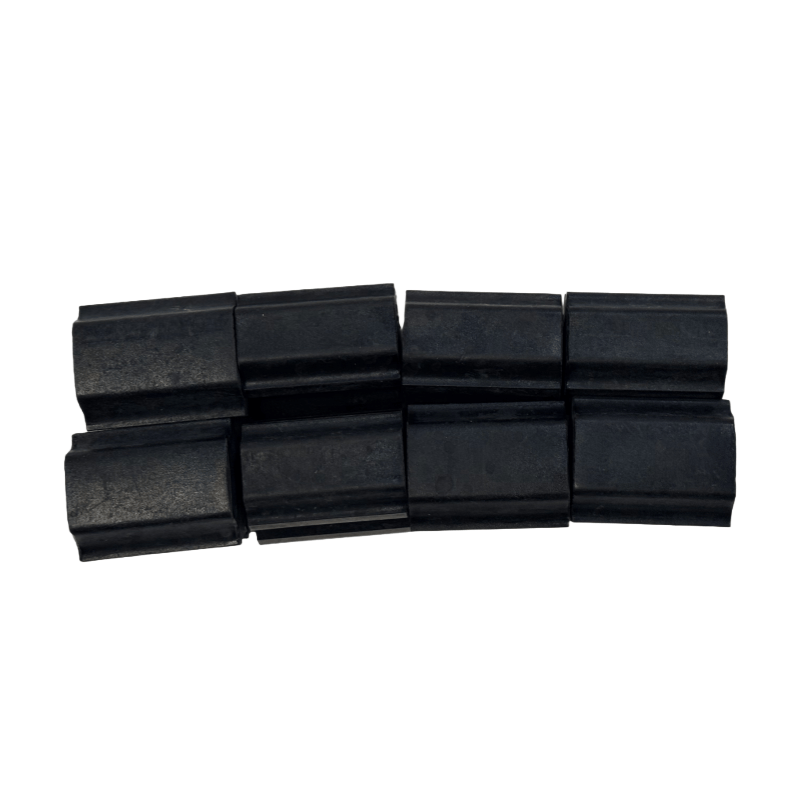

ইলাস্টিক কাপলিং
কাঠামো: দুটি অর্ধ কাপলিং (যথাক্রমে মোটর শ্যাফ্ট এবং প্রধান মেশিন শ্যাফ্টের সাথে সংযুক্ত) এবং মাঝখানে একটি ইলাস্টিক উপাদান (যেমন একটি রাবার প্যাড বা পলিউরেথেন ব্লক) সমন্বিত।
বৈশিষ্ট্যগুলি: এটিতে কিছু বাফারিং এবং শক শোষণের ক্ষমতা রয়েছে, সামান্য অক্ষীয়, রেডিয়াল এবং কৌণিক বিচ্যুতির জন্য ক্ষতিপূরণ দিতে পারে এবং এটি ছোট এবং মাঝারি আকারের তেল-ইনজেকশন স্ক্রু সংক্ষেপকগুলির জন্য উপযুক্ত (যেমন জিএ 11-75KW সিরিজ)।
সুবিধাগুলি: সাধারণ ইনস্টলেশন এবং রক্ষণাবেক্ষণ, স্বল্প ব্যয় এবং মোটর এবং প্রধান মেশিনে কম্পনের প্রভাব হ্রাস করতে পারে।
ডায়াফ্রাম কাপলিং
কাঠামো: টর্কটি ইলাস্টিক উপাদান পরিধানের সমস্যা ছাড়াই ধাতব ডায়াফ্রাম (সাধারণত স্টেইনলেস স্টিল) এর মাধ্যমে প্রেরণ করা হয়।
বৈশিষ্ট্যগুলি: উচ্চ নির্ভুলতা, উচ্চতর অনমনীয়তা, একটি ছোট অনুমোদিত বিচ্যুতি পরিসীমা সহ, তবে উচ্চ সংক্রমণ দক্ষতা (100%এর কাছাকাছি), উচ্চ তাপমাত্রা এবং তেল দূষণের বিরুদ্ধে প্রতিরোধী, বৃহত বা উচ্চ-চাপের মডেলগুলির জন্য উপযুক্ত (যেমন জিএ 90 কেডব্লু এবং উপরে সিরিজ, জেডআর লো-প্রেসার সিরিজ)।
সুবিধাগুলি: দীর্ঘ পরিষেবা জীবন, অবিচ্ছিন্ন উচ্চ-লোড অপারেশন পরিস্থিতিগুলির জন্য উপযুক্ত, পরিধানের অংশগুলির ঘন ঘন প্রতিস্থাপন নেই।
জলবাহী কাপলিং
কাঠামো: পাম্প হুইল, টারবাইন এবং গাইড হুইল ইত্যাদি সহ একটি তরল (সাধারণত তেল) এর মাধ্যমে শক্তি সংক্রমণ করা হয়
বৈশিষ্ট্য: এটি নমনীয় স্টার্ট-আপ অর্জন করতে পারে, মোটরটির প্রারম্ভিক প্রবাহকে হ্রাস করতে পারে, ওভারলোডের ক্ষেত্রে স্বয়ংক্রিয়ভাবে সুরক্ষা দেয়, এমন কিছু বিশেষ মডেলের জন্য উপযুক্ত যা ঘন ঘন স্টার্ট-স্টপ বা লোডের ওঠানামা প্রয়োজন।
সুবিধাগুলি: মোটর এবং প্রধান মেশিনকে শক লোড থেকে রক্ষা করে, সরঞ্জামের জীবনকে দীর্ঘায়িত করে।
Ii। কোর ফাংশন
পাওয়ার ট্রান্সমিশন: মূল মেশিন রটারের স্বাভাবিক অপারেশন নিশ্চিত করে মোটরটির ঘূর্ণন শক্তিটির সংক্রমণকে মূল মেশিনে স্থিতিশীল করে।
বিচ্যুতি ক্ষতিপূরণ: ইনস্টলেশন চলাকালীন সামান্য অক্ষীয়, রেডিয়াল এবং কৌণিক মিস্যালাইনমেন্টের ত্রুটিগুলি হ্রাস করে, মিস্যালাইনমেন্টের কারণে অতিরিক্ত চাপ হ্রাস করে।
বাফারিং এবং শক শোষণ: অপারেশন চলাকালীন কম্পন এবং শক শোষণ করে, শব্দ হ্রাস করে এবং মোটর এবং মূল মেশিন বিয়ারিংয়ের মতো মূল উপাদানগুলি রক্ষা করে।
ওভারলোড সুরক্ষা: কিছু ধরণের (যেমন হাইড্রোলিক কাপলিংস, শিয়ার পিনের সাথে কাপলিং) ওভারলোডের ক্ষেত্রে সংযোগ বিচ্ছিন্ন বা স্লিপ করবে, মোটর বা মূল মেশিনটিকে ওভারলোডিংয়ের কারণে ক্ষতিগ্রস্থ হতে বাধা দেবে।
Iii। রক্ষণাবেক্ষণ এবং ত্রুটি নির্ণয়
দৈনিক পরিদর্শন
এই কাপলিংয়ের অস্বাভাবিক কম্পন, শব্দ বা তেল ফুটো (জলবাহী কাপলিংয়ের জন্য) রয়েছে কিনা তা নিয়মিত পর্যবেক্ষণ করুন।
ইলাস্টিক উপাদানগুলি (যেমন রাবার প্যাডগুলি) বয়স্ক, ফাটল বা জীর্ণ এবং ধাতব উপাদানগুলিতে ফাটল বা বিকৃতি রয়েছে কিনা তা পরীক্ষা করে দেখুন।
ঘোরানো অংশগুলি উন্মুক্ত হতে এবং সুরক্ষা দুর্ঘটনার কারণ হতে বাধা দেওয়ার জন্য কাপলিং প্রতিরক্ষামূলক কভারটি অক্ষত রয়েছে তা নিশ্চিত করুন।
প্রান্তিককরণ ক্রমাঙ্কন
কাপলিং উপাদানগুলির ইনস্টলেশন বা প্রতিস্থাপনের পরে, সুনির্দিষ্ট প্রান্তিককরণ ক্রমাঙ্কন (একটি লেজার প্রান্তিককরণ যন্ত্র ব্যবহারের পরামর্শ দেওয়া) অবশ্যই সম্পাদন করতে হবে; অন্যথায়, এটি মূল মেশিন থেকে কাপলিং, বিয়ারিংয়ের গরম বা অস্বাভাবিক শব্দের অকাল পরিধানের দিকে পরিচালিত করবে।
কিছু সময়ের জন্য দৌড়ানোর পরে (যেমন প্রতি 6 মাসে), ফাউন্ডেশন নিষ্পত্তি বা আলগা বোল্টগুলির কারণে সৃষ্ট বিচ্যুতিগুলি রোধ করতে প্রান্তিককরণটি পুনরায় পরীক্ষা করুন।
সাধারণ ত্রুটি এবং পরিচালনা
অস্বাভাবিক কম্পন / গোলমাল: বেশিরভাগ ক্ষেত্রে অতিরিক্ত অক্ষীয়, রেডিয়াল বা কৌণিক বিভ্রান্তির কারণে স্থিতিস্থাপক উপাদানগুলির ক্ষতির কারণে, উপাদানগুলির পুনরায় ক্যালিব্রেশন বা প্রতিস্থাপনের প্রয়োজন।
পাওয়ার ট্রান্সমিশন ব্যর্থতা: ডায়াফ্রাম ফ্র্যাকচার, ইলাস্টিক ব্লক বিচ্ছিন্নতা বা শিয়ার পিন ফ্র্যাকচারের কারণে হতে পারে, সংশ্লিষ্ট উপাদানগুলির পরিদর্শন এবং প্রতিস্থাপনের জন্য মেশিনটি থামানো প্রয়োজন এবং ওভারলোডের কারণও তদন্ত করতে পারে।
উচ্চ তাপমাত্রা: সাধারণত দুর্বল প্রান্তিককরণ বা অপর্যাপ্ত তৈলাক্তকরণের কারণে (জলবাহী কাপলিংয়ের জন্য), সারিবদ্ধ ক্রমাঙ্কন বা কার্যনির্বাহী তরল প্রতিস্থাপন / প্রতিস্থাপনের প্রয়োজন হয়।
কাপলিং উপাদান নির্বাচন
কাপলিং উপাদানগুলির স্পেসিফিকেশনগুলিকে (যেমন গর্ত ব্যাস, টর্ক গ্রেড) মোটর এবং প্রধান মেশিনের শ্যাফ্ট ব্যাস এবং শক্তি মেলে। নিম্নমানের আনুষাঙ্গিকগুলির ফলে সৃষ্ট সরঞ্জামের ক্ষতি এড়ানো, মাত্রিক নির্ভুলতা এবং উপাদান নির্ভরযোগ্যতা নিশ্চিত করতে মূল অ্যাটলাস কপকো আনুষাঙ্গিকগুলি ব্যবহার করার পরামর্শ দেওয়া হয়।
