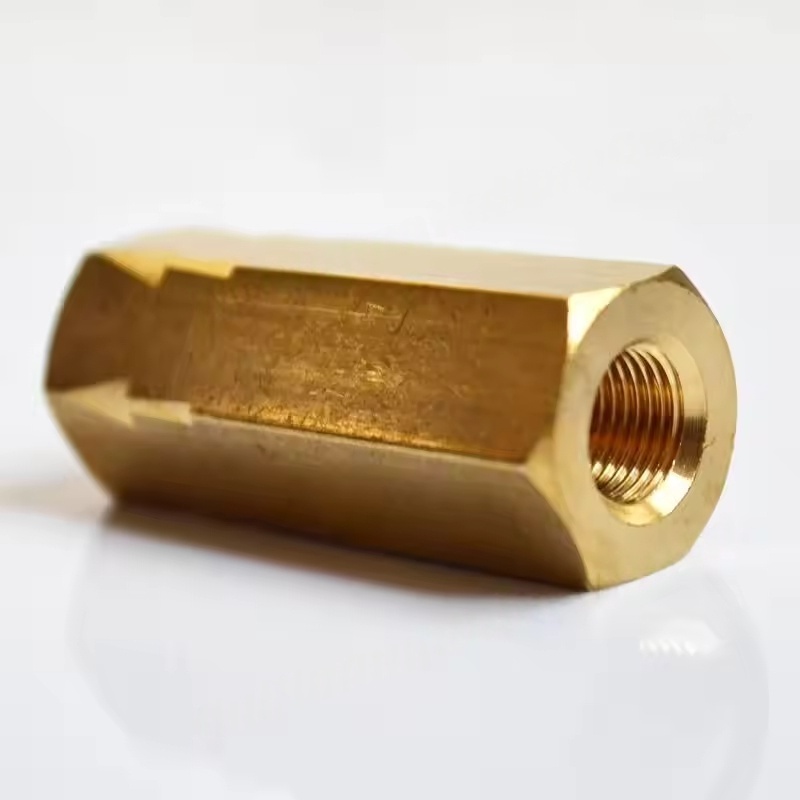

1। এয়ার কমপ্রেসারের নন-রিটার্ন ভালভ সমাবেশের ভালভ বডি
ফাংশন: পুরো সমাবেশের বাইরের শেল হিসাবে, এটি অভ্যন্তরীণ মূল উপাদানগুলিকে সামঞ্জস্য করে এবং পাইপলাইনগুলি সংযুক্ত করে।
উপাদান: কাজের চাপ এবং মাঝারি বৈশিষ্ট্যের উপর ভিত্তি করে নির্বাচিত, সাধারণ উপকরণগুলির মধ্যে রয়েছে cast ালাই লোহা (নিম্নচাপের অবস্থার জন্য উপযুক্ত), কাস্ট ইস্পাত (মাঝারি উচ্চ চাপ) এবং স্টেইনলেস স্টিল (খাদ্য এবং ফার্মাসিউটিক্যাল শিল্পগুলির মতো ক্ষয়কারী পরিবেশের জন্য)।
কাঠামো: সাধারণত একটি সোজা-মাধ্যমে বা ডান-কোণ প্রকারে, এটি মসৃণ বায়ু প্রবাহের উত্তরণ নিশ্চিত করতে ভিতরে তরল চ্যানেল থাকে।
2। এয়ার সংক্ষেপকটির নন-রিটার্ন ভালভ অ্যাসেমব্লির ভালভ কোর (ভালভ ডিস্ক)
ফাংশন: বায়ু প্রবাহের দিকটি নিয়ন্ত্রণ করে, কেবলমাত্র একমুখী প্রবাহকে (এয়ার সংক্ষেপক আউটলেট থেকে স্টোরেজ ট্যাঙ্ক বা ডাউন স্ট্রিম পাইপলাইনগুলিতে) অনুমতি দেয় এবং বিপরীত প্রবাহ প্রতিরোধ করে।
সাধারণ প্রকার:
লিফট টাইপ ভালভ কোর: ভালভ বডি অক্ষ বরাবর উপরে এবং নীচে সরানো, ভাল সিলিং পারফরম্যান্স রয়েছে, ছোট ব্যাসের পাইপলাইনগুলির জন্য উপযুক্ত।
সুইং টাইপ ভালভ কোর: কব্জা অক্ষের চারপাশে ঘোরানো দ্বারা খোলে, কম প্রতিরোধ ক্ষমতা রয়েছে, উচ্চ-প্রবাহের জন্য উপযুক্ত, বড় ব্যাসের পরিস্থিতি।
বল টাইপ ভালভ কোর: বলের স্ব-ওজন বা স্প্রিং ফোর্সের মাধ্যমে সিলগুলির একটি সহজ কাঠামো এবং দ্রুত প্রতিক্রিয়া রয়েছে।
উপাদান: বেশিরভাগ পরিধান-প্রতিরোধী ধাতু (যেমন ব্রাস, নমনীয় আয়রন) দিয়ে তৈরি, কিছু উচ্চ-নির্ভুলতার পরিস্থিতি সিলিং পারফরম্যান্স বাড়ানোর জন্য ইঞ্জিনিয়ারিং প্লাস্টিকগুলি (যেমন পলিটেট্রাফ্লুওরোথিলিন) ব্যবহার করে।
3। এয়ার কমপ্রেসারের নন-রিটার্ন ভালভ অ্যাসেমব্লির সিলিং উপাদানগুলি
ফাংশন: ভালভ কোর ভালভের আসনের সংস্পর্শে থাকলে, ফুটো রোধ করে এয়ারটাইটনেস নিশ্চিত করে।
সাধারণ উপকরণ:
নাইট্রাইল বুটাদিন রাবার (এনবিআর): ভাল তেল প্রতিরোধের, সাধারণ বায়ু সংক্ষেপক সিস্টেমের জন্য উপযুক্ত।
ফ্লুরোরবার (এফকেএম): উচ্চ তাপমাত্রা এবং রাসায়নিক জারা প্রতিরোধী, উচ্চ-তাপমাত্রা বা বিশেষ মাঝারি পরিবেশের জন্য উপযুক্ত।
ধাতব সিলিং পৃষ্ঠ: উচ্চ-চাপ, উচ্চ-তাপমাত্রার অবস্থার জন্য উপযুক্ত যথার্থ মেশিনযুক্ত ধাতব যোগাযোগের পৃষ্ঠগুলির মাধ্যমে সিলিং অর্জন করে।
4 .. বায়ু সংক্ষেপকটির নন-রিটার্ন ভালভ অ্যাসেমব্লির ঝর্ণা
ফাংশন: ভালভ কোরকে ভালভ সিটকে শক্তভাবে মেনে চলার জন্য রিবাউন্ড ফোর্স সরবরাহ করুন যখন কোনও ফরোয়ার্ড এয়ারফ্লো নেই, সিলিং অর্জন করে।
বৈশিষ্ট্য: বসন্তের স্থিতিস্থাপকতার সাথে সিস্টেমের কাজের চাপের সাথে মেলে - খুব বেশি স্থিতিস্থাপকতা বায়ু প্রবাহের প্রতিরোধকে বাড়িয়ে তুলবে, খুব কমই দুর্বল সিলিং হতে পারে।
উপাদান: সাধারণত আর্দ্র বা তৈলাক্ত পরিবেশে মরিচা এবং ব্যর্থতা রোধ করতে স্টেইনলেস স্টিল দিয়ে তৈরি।
5। এয়ার কমপ্রেসারের নন-রিটার্ন ভালভ অ্যাসেমব্লির ভালভ আসন
ফাংশন: ভালভ কোরের সাথে একটি সিলিং জুটি গঠন করে, বিপরীত বায়ু প্রবাহ রোধ করার জন্য মূল যোগাযোগের পৃষ্ঠ।
বৈশিষ্ট্যগুলি: ভালভ কোরের সাথে ফিটটি নিশ্চিত করতে পৃষ্ঠটিকে যথাযথভাবে মেশিন করা (যেমন পলিশিং) করা দরকার, কিছু ভালভের আসন সহজ রক্ষণাবেক্ষণের জন্য প্রতিস্থাপন করা যেতে পারে।
।

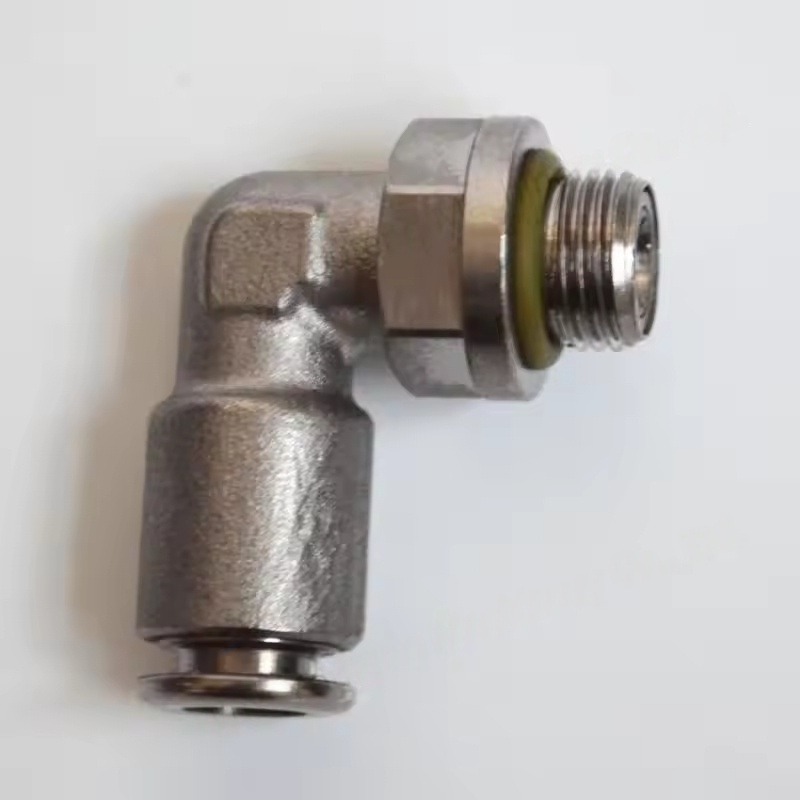

ফাংশন: এয়ার কমপ্রেসর এক্সস্টাস্ট পোর্টকে ডাউনস্ট্রিম পাইপলাইনগুলির সাথে সংযুক্ত করে (যেমন স্টোরেজ ট্যাঙ্ক, ড্রায়ার ইত্যাদি)।
সাধারণ ফর্ম:
থ্রেডেড ইন্টারফেস (অভ্যন্তরীণ থ্রেড / বাহ্যিক থ্রেড): যেমন জি থ্রেড, এনপিটি থ্রেড, ছোট ব্যাসের জন্য উপযুক্ত (≤DN50)।
ফ্ল্যাঞ্জ ইন্টারফেস: বড় ব্যাসের পাইপলাইনগুলির জন্য উপযুক্ত, দৃ connection ় সংযোগ এবং শক্তিশালী সিলিং সরবরাহ করে।
ওয়েল্ডিং ইন্টারফেস: উচ্চ-চাপ, উচ্চ-ভাইব্রেশন পরিস্থিতিগুলির জন্য উপযুক্ত, পেশাদার ওয়েল্ডিং ইনস্টলেশন প্রয়োজন।
বায়ু সংক্ষেপকটির অ-রিটার্ন ভালভ অ্যাসেমব্লির মূল ফাংশনগুলি
ব্যাকফ্লো প্রতিরোধ করুন: স্টোরেজ ট্যাঙ্কে সংকুচিত বাতাসকে এয়ার সংক্ষেপক প্রধান ইউনিটে প্রবাহিত হতে বাধা দেয় যখন এটি বন্ধ হয়ে যায়, মূল ইউনিটের বিপরীত ঘূর্ণন বা লুব্রিকেটিং তেল সিলিন্ডারে ঠেলে দেওয়া এড়ানো এড়িয়ে যায়।
সিস্টেমটি রক্ষা করুন: প্রবাহের সরঞ্জামগুলি (যেমন ড্রায়ার, ফিল্টার) থেকে ঘন ঘন জল বা অমেধ্যকে বায়ু সংক্ষেপকটিতে প্রবাহিত করা থেকে বিরত রাখে, ব্যর্থতার ঝুঁকি হ্রাস করে।
সিস্টেমের চাপ বজায় রাখুন: শাটডাউন পরে স্টোরেজ ট্যাঙ্কে চাপের স্থায়িত্ব নিশ্চিত করে, বায়ু সংক্ষেপকটির ঘন ঘন সূচনা এড়ানো।
