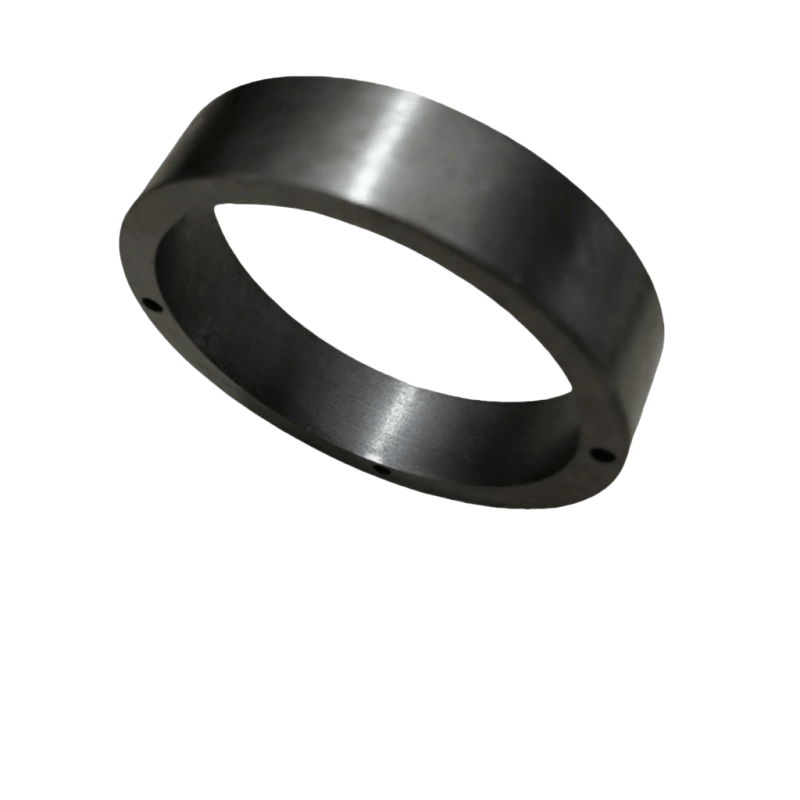

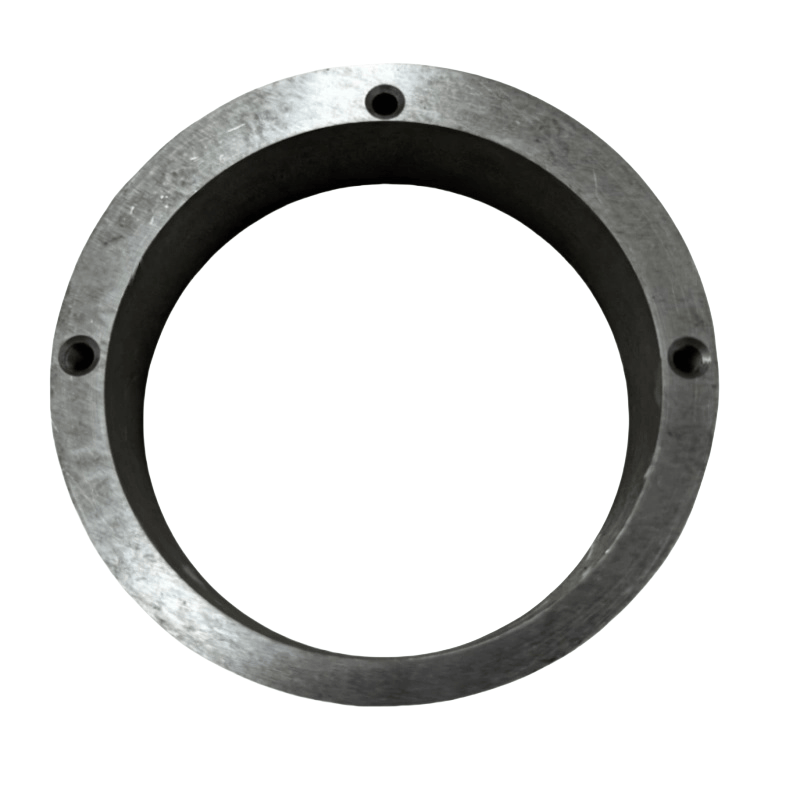

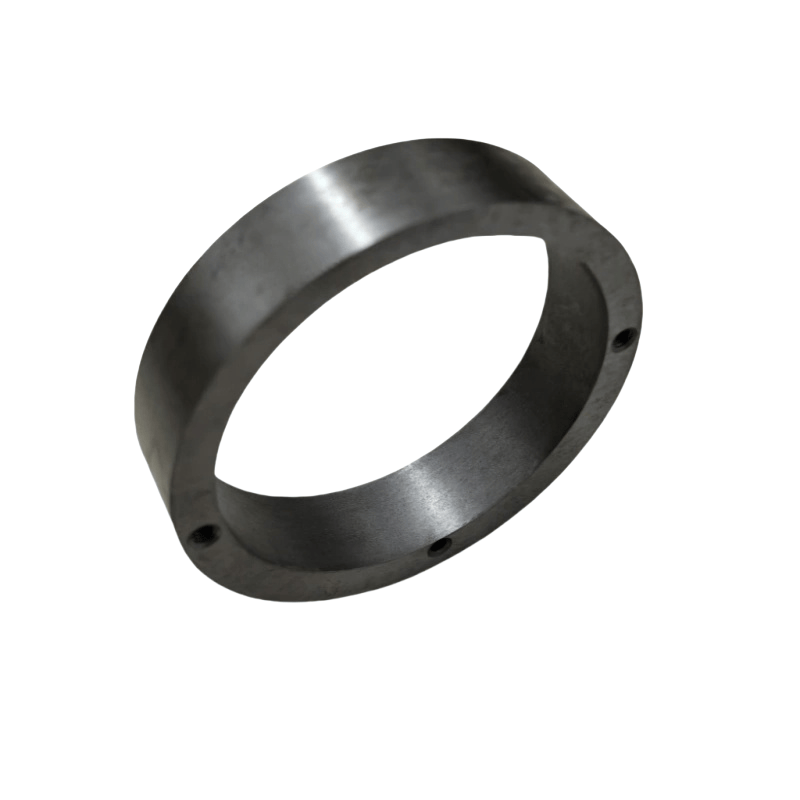

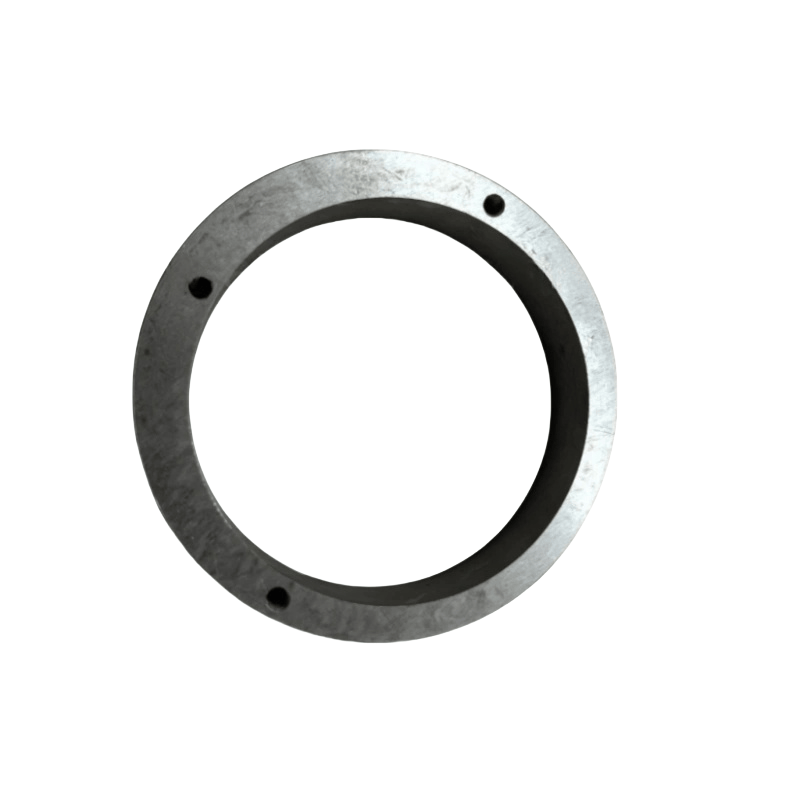

অ্যাটলাস কপকো'র এক্সেন্ট্রিক রিং মূল ফাংশন
বিশেষ সিলিং অংশগুলি: বায়ু সংক্ষেপকটির অ-বৃত্তাকার যৌথ পৃষ্ঠগুলিতে (যেমন সিলিন্ডার বডি এবং শেষ কভারগুলির মধ্যে অ-বৃত্তাকার সংযোগ পয়েন্ট এবং অনিয়মিত গহ্বরের সংযোগ পয়েন্টগুলি), বিশেষ আকারের রিংগুলি ফাঁকগুলি পূরণ করে এবং যোগাযোগের পৃষ্ঠগুলির সাথে সুনির্দিষ্টভাবে মিলে সীলমোহর অর্জন করে, গ্যাস বা তেল লেকেজকে প্রতিরোধ করে।
সুনির্দিষ্ট অবস্থান এবং সীমা: রোটার, বিয়ারিংস এবং পিস্টনের মতো উপাদানগুলির বিশেষ ইনস্টলেশন অবস্থানে, বিশেষ আকারের রিংগুলি উপাদানগুলির অক্ষীয় বা রেডিয়াল স্থানচ্যুতি সীমাবদ্ধ করতে পারে, ডিজাইন করা পরিসরের মধ্যে তাদের চলাচল নিশ্চিত করে এবং অন্যান্য অংশগুলির সাথে হস্তক্ষেপ এড়ানো এড়ানো যায়।
বাফারিং এবং শক শোষণ: কিছু স্থিতিস্থাপক উপাদান বিশেষ আকারের রিংগুলি (যেমন রাবার বা যৌগিক উপকরণ) উপাদানগুলির ক্রিয়াকলাপের সময় কম্পন এবং শক শোষণ করতে পারে, শব্দ এবং পরিধান হ্রাস করতে পারে এবং যথার্থ সঙ্গমের অংশগুলি রক্ষা করতে পারে।
গাইডিং এবং সমর্থনকারী: পিস্টন এবং স্লাইডারগুলির মতো পারস্পরিক মোশন উপাদানগুলির অ-মানক ট্র্যাজেক্টরিগুলিতে, বিশেষ আকারের রিংগুলি গতির যথার্থতা এবং মসৃণতা নিশ্চিত করে স্থিতিশীল গাইডিং ফাংশন সরবরাহ করতে পারে।
সাধারণ ধরণের এবং প্রয়োগের পরিস্থিতি
বিশেষ আকৃতির রিংগুলি সিল করা
কাঠামো: ক্রস-সেকশনটি বেশিরভাগ ট্র্যাপিজয়েডাল, কান্ডের আকৃতির বা ঠোঁটের সাথে অনিয়মিত আকার এবং উপকরণগুলি সাধারণত তেল-প্রতিরোধী রাবার, পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই), বা ধাতব প্রলিপ্ত সংমিশ্রিত উপকরণ হয়।
অ্যাপ্লিকেশন: স্ক্রু এয়ার সংক্ষেপক, সিলিন্ডার কভার এবং পিস্টন-টাইপ এয়ার সংক্ষেপক, তেল বিভাজকের বিশেষ ইন্টারফেস ইত্যাদি সিলিন্ডার দেহের মধ্যে অ-বৃত্তাকার যৌথ পৃষ্ঠগুলির শেষ কভারে বিশেষ আকারের সিলিং গ্রোভগুলি, ইত্যাদি
বৈশিষ্ট্যগুলি: আকারটি সিলিং খাঁজের সাথে সম্পূর্ণরূপে মিলে যায়, সংকোচনের বিকৃতি দিয়ে সিলিং অর্জন করে, অ-মানক সিলিং পৃষ্ঠগুলির জন্য উপযুক্ত।
বিশেষ আকারের রিংগুলি অবস্থান
কাঠামো: বেশিরভাগ ধাতব (যেমন কার্বন ইস্পাত, স্টেইনলেস স্টিল) দিয়ে তৈরি, ক্রস-বিভাগটি এল-আকৃতির, টি-আকৃতির বা স্টেপড হতে পারে, সুনির্দিষ্ট মাত্রিক সহনশীলতার সাথে।
অ্যাপ্লিকেশন: ডাবল স্ক্রু রটারের অক্ষীয় অবস্থান, ভারবহন আসনের ফাঁক সামঞ্জস্য এবং আবাসন, ক্র্যাঙ্ককেসে উপাদান পৃথকীকরণ ইত্যাদি etc.
বৈশিষ্ট্য: ভাল অনমনীয়তা, উচ্চ মাত্রিক নির্ভুলতা (সহনশীলতা সাধারণত ≤ ± 0.02 মিমি), উপাদানগুলির আপেক্ষিক অবস্থানের যথার্থতা নিশ্চিত করে।
বিশেষ আকারের রিংগুলি বাফারিং
কাঠামো: ইলাস্টিক উপকরণ (যেমন নাইট্রাইল রাবার, পলিউরেথেন) দিয়ে তৈরি, ক্রস-বিভাগটি ফাঁকা হতে পারে বা একটি নির্দিষ্ট সংকোচনের ক্ষমতা সহ খাঁজ থাকতে পারে।
অ্যাপ্লিকেশন: পিস্টন এবং সিলিন্ডার কভারের মধ্যে ভালভ প্লেট এবং ভালভ আসনের মধ্যে বাফারিং অঞ্চলগুলি, কম্পন-প্রবণ উপাদানগুলির সংযোগ পয়েন্ট।
বৈশিষ্ট্য: প্রভাব শক্তি শোষণ করতে পারে, ধাতব অংশগুলির মধ্যে কঠোর যোগাযোগ হ্রাস করতে পারে এবং কম শব্দ এবং পরিধান করতে পারে।
বিশেষ আকারের রিংগুলি গাইড করা
কাঠামো: পরিধান-প্রতিরোধী উপকরণগুলি দিয়ে তৈরি (যেমন তামা মিশ্রণ, গ্রাফাইট-ইনফিল্ট্রেটেড কাস্ট লোহা), অভ্যন্তরীণ গর্ত বা বাইরের বৃত্তটি অ-মানক আকারের (যেমন উপবৃত্তাকার, কী স্লটগুলির সাথে রিং-আকৃতির)।
অ্যাপ্লিকেশন: বিশেষ আকারের পিস্টনগুলির প্রতিদান মোশন গাইড, এক্সেন্ট্রিক শ্যাফটের অংশগুলি সমর্থন করে ইত্যাদি।
বৈশিষ্ট্যগুলি: কম ঘর্ষণ সহগ, ভাল পরিধান প্রতিরোধের, অ-মানক গতি ট্র্যাজেক্টরিগুলির মসৃণতা নিশ্চিত করে।
মূল পরামিতি এবং উপকরণ
মূল পরামিতি:
আকারের মাত্রা: বিশেষ আকারের ক্রস-বিভাগের (যেমন দৈর্ঘ্য, প্রস্থ, কোণ ইত্যাদি) এর মাত্রা সহ ইনস্টলেশন অবস্থানের গহ্বর বা খাঁজের সাথে সম্পূর্ণরূপে মিলে যেতে হবে।
সহনশীলতার নির্ভুলতা: বিশেষত সঙ্গমের পৃষ্ঠগুলির (যেমন সমান্তরালতা, লম্বালম্বি) এর মাত্রিক সহনশীলতা এবং আকৃতির অবস্থান সহনশীলতা, যা সরাসরি সিলিং বা অবস্থানের প্রভাবকে প্রভাবিত করে।
কার্যকারিতা কর্মক্ষমতা: কাজের শর্তগুলির প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত উপাদান নির্বাচন করুন (উদাঃ, -20 ℃ ~ 150 ℃ সাধারণ, চাপ প্রতিরোধের 0.7 ~ 2 এমপিএ, পরিধান প্রতিরোধ ইত্যাদি)।
সাধারণ উপকরণ:
ধাতব উপকরণ: কার্বন ইস্পাত (অবস্থানের জন্য), স্টেইনলেস স্টিল (জারা প্রতিরোধের জন্য), তামা খাদ (পরিধান-প্রতিরোধী গাইডিংয়ের জন্য), উচ্চ-শক্তি এবং উচ্চ-নির্ভুলতার পরিস্থিতিগুলির জন্য উপযুক্ত।
অ-ধাতব উপকরণ: তেল-প্রতিরোধী রাবার (সিলিংয়ের জন্য, বাফারিংয়ের জন্য), পলিটেট্রাফ্লুওরোথিলিন (কম-ফ্রিকশন সিলিংয়ের জন্য), যৌগিক উপকরণ (যেমন ধাতব + রাবার সংমিশ্রণ, অনমনীয়তা এবং স্থিতিস্থাপকতা সংমিশ্রণ)।
ইনস্টলেশন পয়েন্ট
ইনস্টলেশন সতর্কতা:
বিশেষ আকৃতির রিংয়ের ইনস্টলেশন অবস্থানটি অনন্য, এবং ইনস্টলেশন ত্রুটি বা মিসিলাইনমেন্ট এড়াতে এটি অবশ্যই অ্যাসেম্বলি অঙ্কন অনুসারে কঠোরভাবে অবস্থান করতে হবে (কিছু বিশেষ আকারের রিংগুলির দিকনির্দেশনা রয়েছে)।
ইনস্টলেশনের আগে, সঙ্গমের পৃষ্ঠগুলিতে বারগুলি এবং অমেধ্যগুলি পরিষ্কার করুন। ইলাস্টিক বিশেষ আকারের রিংগুলির জন্য, গ্রিপ এবং স্ক্র্যাচ বা অশ্রু তৈরির জন্য ধারালো সরঞ্জামগুলি ব্যবহার করা এড়িয়ে চলুন। ধাতব বিশেষ আকারের রিংগুলির জন্য, তাদের মধ্যে ছাড়পত্রের দিকে মনোযোগ দেওয়া উচিত। যদি তারা খুব শক্ত হয় তবে এটি সমাবেশের অসুবিধা বা উপাদান জ্যাম করতে পারে; যদি তারা খুব আলগা হয় তবে এটি অবস্থানের নির্ভুলতার উপর প্রভাব ফেলবে।
