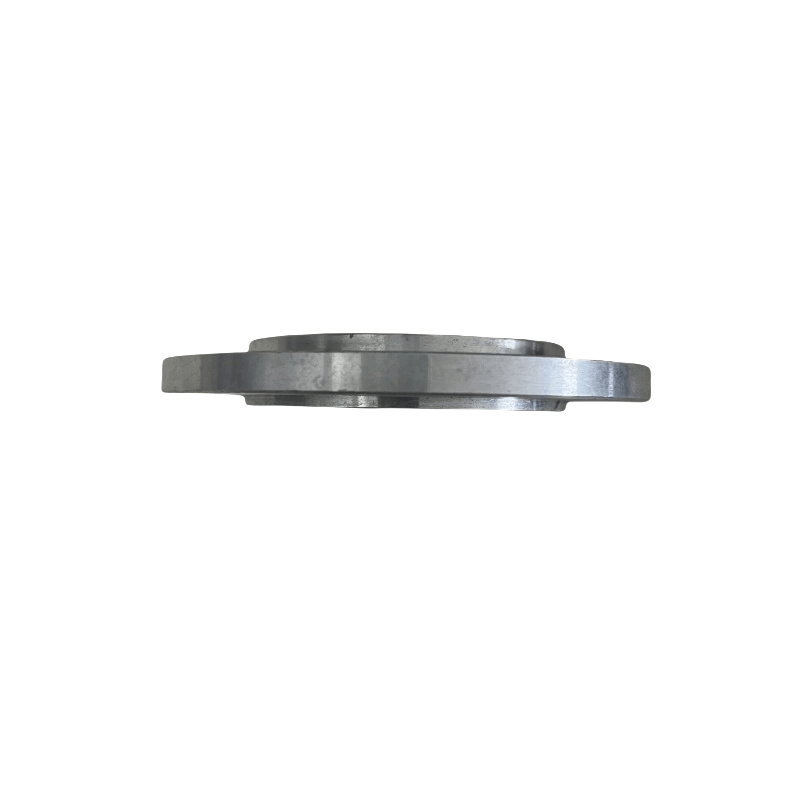

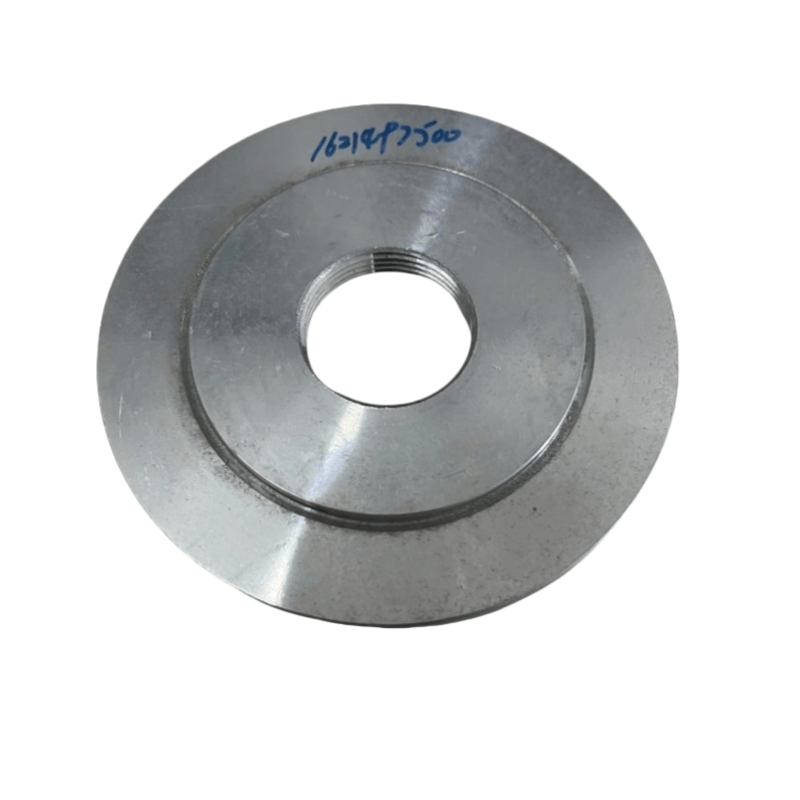

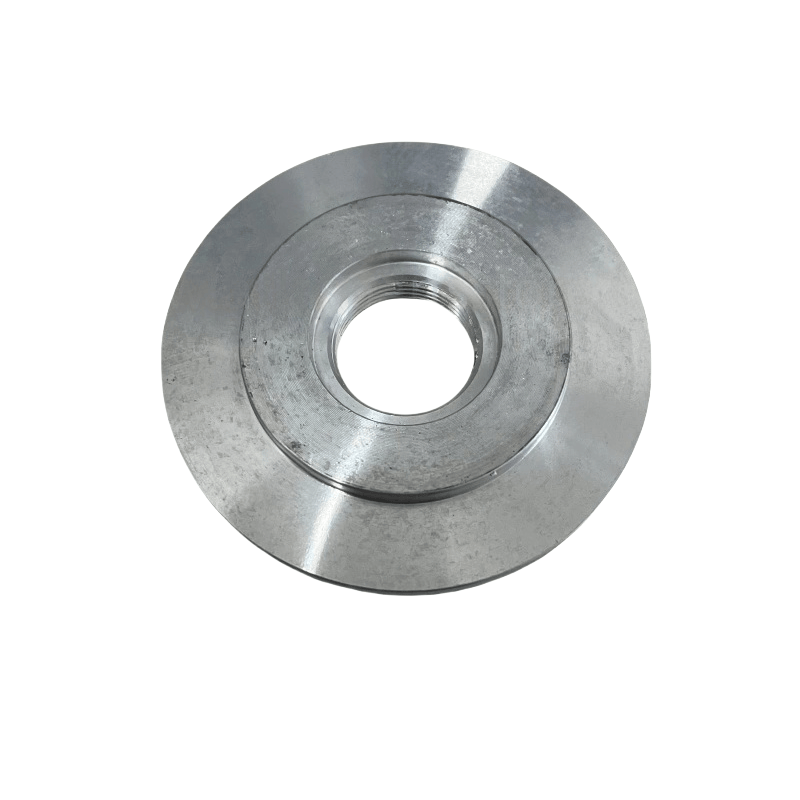

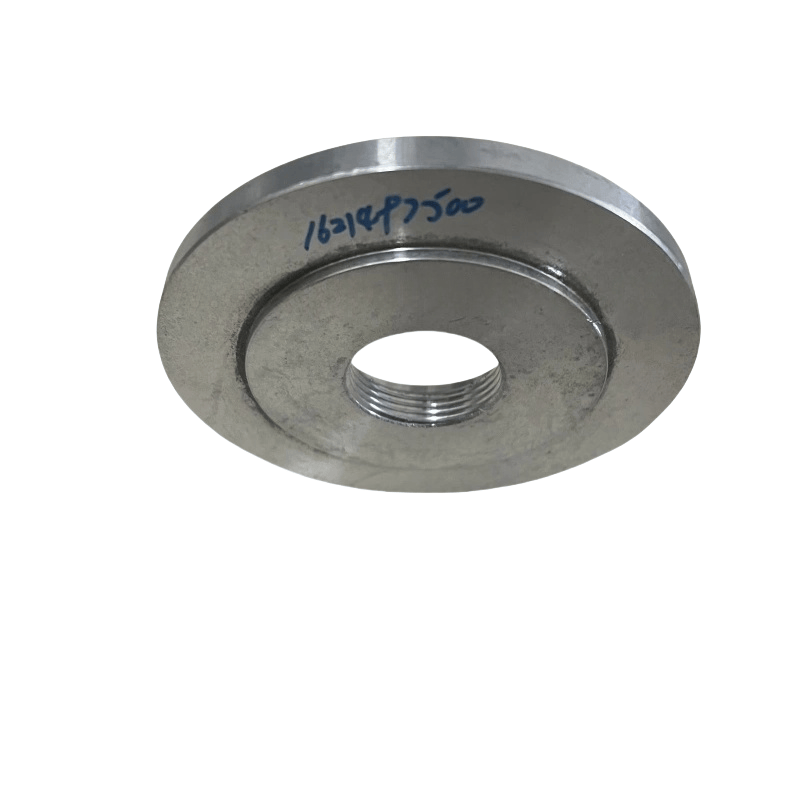

অ্যাটলাস কপকো এয়ার কমপ্রেসার চাপ ভালভ কভার প্লেট প্রধান ফাংশন
সিলিং এবং চাপ ভারবহন: এটি সিলিং উপাদানগুলির মাধ্যমে (যেমন গ্যাসকেটস, ও-রিংস) মাধ্যমে ভালভের দেহের সাথে সিল করা হয়, একটি বদ্ধ গহ্বর গঠন করে যা সংকুচিত বাতাসের চাপকে সহ্য করতে পারে (সাধারণত সিস্টেমের কাজের চাপের সাথে সামঞ্জস্যপূর্ণ, 0.7 ~ 1.6 এমপিএ), গ্যাস ফুটো প্রতিরোধ করে।
অভ্যন্তরীণ উপাদানগুলি রক্ষা করা: এটি ধুলা, তেল এবং ভালভের সংবেদনশীলতা প্রভাবিত করতে এবং অন্যান্য অমেধ্যকে রোধ করতে চাপ ভালভের অভ্যন্তরীণ উপাদানগুলি (যেমন ভালভ কোর, স্প্রিংস, ডায়াফ্রাম ইত্যাদি) কভার করে এবং সুরক্ষা দেয়।
স্থিরকরণ এবং অবস্থান: এটি চাপ ভালভের ক্রিয়াকলাপের যথার্থতার গ্যারান্টি দিয়ে অভ্যন্তরীণ উপাদানগুলি (যেমন স্প্রিংস, ভালভ কোরগুলি) সঠিক অবস্থানে রয়েছে তা নিশ্চিত করার জন্য এটি বল্টগুলির সাথে ভালভের দেহের সাথে স্থির করা হয়েছে।
চাপ সংক্রমণ সহায়তা: কিছু কভার প্লেটগুলি চাপ সংবেদনশীল গর্ত বা চ্যানেলগুলির সাথে ডিজাইন করা হয়েছে, যা সিস্টেমের চাপটি ভাল্বের অভ্যন্তরে ডায়াফ্রাম বা পিস্টনে স্থানান্তর করতে পারে, চাপ নিয়ন্ত্রণের কার্যকারিতা উপলব্ধিতে সহায়তা করে।
সাধারণ কাঠামো এবং বৈশিষ্ট্য
কাঠামোগত রচনা:
প্রধান দেহ: বেশিরভাগ ধাতব শীট (যেমন কাস্ট আয়রন, অ্যালুমিনিয়াম অ্যালো, কার্বন ইস্পাত) দিয়ে স্ট্যাম্পিং বা কাস্টিংয়ের মাধ্যমে তৈরি, চাপ বহন করার ক্ষমতা নিশ্চিত করার জন্য একটি নির্দিষ্ট বেধ (সাধারণত 3 ~ 10 মিমি) দিয়ে।
সংযোগ গর্ত: একাধিক বল্টু গর্তগুলি ভালভের দেহের সাথে স্থিরকরণের জন্য পরিবেশনামূলকভাবে বিতরণ করা হয়; কেন্দ্রে একটি পর্যবেক্ষণ গর্ত (স্বচ্ছ কভার সহ) বা একটি চাপ ইন্টারফেস থাকতে পারে।
সিলিং খাঁজ: কভার প্লেট এবং ভালভের দেহের মধ্যে যৌথ পৃষ্ঠের সাধারণত গ্যাসকেট বা ও-রিংগুলি ইনস্টল করার জন্য একটি রিং-আকৃতির সিলিং খাঁজ থাকে।
শ্রেণিবিন্যাস (চাপ ভালভ প্রকারের সাথে):
চাপ রক্ষণাবেক্ষণ ভালভ কভার প্লেট: তেল-গ্যাস বিভাজকের আউটলেটে ভালভ বজায় রাখার চাপে ইনস্টল করা, এটি বিভাজকের অভ্যন্তরীণ চাপকে প্রতিরোধ করে যাতে নিশ্চিত হয় যে সংকুচিত বাতাসকে আউটপুট হতে দেওয়ার আগে সিস্টেমটি পর্যাপ্ত চাপ স্থাপন করে।
ভালভ কভার প্লেট আনলোডিং: এয়ার সংক্ষেপকটির লোডিং/আনলোডিং নিয়ন্ত্রণ করতে ব্যবহৃত, কভার প্লেটটি চাপ সংকেত সংক্রমণ করতে এবং ভালভের খোলার এবং সমাপ্তি অর্জনের জন্য একটি ডায়াফ্রাম বা পিস্টনের সাথে সহযোগিতা করতে হবে।
সুরক্ষা ভালভ কভার প্লেট: সুরক্ষা ভালভের অভ্যন্তরে বসন্ত এবং ভালভ কোরকে সুরক্ষা দেয় যাতে নিশ্চিত হয়ে যায় যে সুরক্ষা ভালভ নির্ভরযোগ্যভাবে লাফিয়ে উঠতে পারে এবং চাপ থেকে মুক্তি দিতে পারে যখন অতিরিক্ত চাপ দেখা দেয়।
মূল পরামিতি এবং উপকরণ
মূল পরামিতি:
মাত্রা: বাইরের ব্যাস, বল্ট গর্ত বিতরণ বৃত্তের ব্যাস এবং সিলিং খাঁজের আকারটি ইনস্টলেশন সিলিংটি নিশ্চিত করার জন্য ভালভের দেহের সাথে পুরোপুরি মিলে যাওয়া দরকার।
চাপ বহন করার ক্ষমতা: এটি সংশ্লিষ্ট চাপ ভালভের কার্যকরী চাপ পূরণ করতে হবে (যেমন সুরক্ষা ভালভ কভার প্লেটটি সিস্টেমের রেটেড চাপের তুলনায় 1.1 ~ 1.2 গুণ বেশি সহ্য করতে হবে)।
পৃষ্ঠের নির্ভুলতা: যৌথ পৃষ্ঠের সমতলতা এবং রুক্ষতাটির মানগুলি (সাধারণত ফ্ল্যাটনেস ≤ 0.1 মিমি/মিটার, রুক্ষতা আরএ ≤ 3.2μm) পূরণ করা প্রয়োজন, দুর্বল আঠার কারণে ফুটো এড়ানো।
সাধারণ উপকরণ:
কাস্ট আয়রন (এইচটি 2550): স্বল্প ব্যয়, ভাল অনমনীয়তা, নিম্নচাপের জন্য উপযুক্ত (≤1 এমপিএ), অ-ক্ষয়কারী পরিবেশ।
অ্যালুমিনিয়াম অ্যালোয় (এডিসি 12): হালকা ওজন, জারা-প্রতিরোধী, প্রায়শই মাঝারি আকারের বায়ু সংক্ষেপকগুলির চাপ ভালভগুলিতে ব্যবহৃত হয়।
কার্বন ইস্পাত (কিউ 235 বা 45# ইস্পাত): উচ্চ শক্তি, উচ্চ-চাপের জন্য উপযুক্ত (> 1 এমপিএ) চাপ ভালভের জন্য, কারও কারও মরিচা প্রতিরোধের জন্য গ্যালভানাইজেশন বা পেইন্টিংয়ের প্রয়োজন।
